工作介質
|
內徑 |
6 |
10 |
15 |
|
工作介質 |
空氣 |
||
|
動作型式 |
復動/單動(彈簧壓回) |
||
|
保證耐壓力 |
10.5kgf/cm2(1.05Mpa) |
||
|
最高使用壓力 |
7kgf/cm2(0.7Mpa) |
||
|
最低使用壓力 |
2kgf/cm2(0.2Mpa) |
1.5kgf/cm2(0.15Mpa) |
|
|
使用溫度范圍℃ |
5~+60℃ |
||
|
緩沖 |
無 /NO |
||
|
Margin of Stroke Error(mm) |
+1.0 |
||
|
接管口徑 |
M5×0.8(面板安裝型) |
||
|

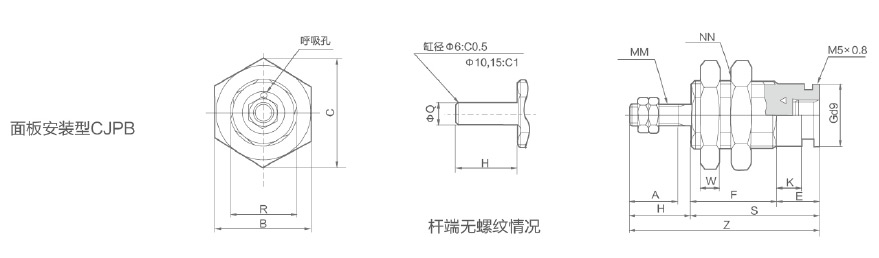

缸徑/符號 |
A |
B |
C |
E |
F |
φG |
H |
K |
MM |
NN |
R |
S |
W |
Z |
Q |
||||||
|
5st |
10st |
15st |
5st |
10st |
15st |
5st |
10st |
15st |
|||||||||||||
|
6 |
7 |
12 |
13.9 |
6 |
12.5 |
19.5 |
26.5 |
8.5 |
9 |
3.5 |
M3×0.5 |
M10×1.0 |
9 |
18.5 |
22.5 |
32.5 |
3 |
27.5 |
34.5 |
41.5 |
3 |
|
10 |
10 |
19 |
22 |
6 |
14.5 |
21 |
28 |
12 |
12 |
3.5 |
M4×0.7 |
M15×1.5 |
13 |
20.5 |
27 |
34 |
4 |
32.5 |
39 |
46 |
5 |
|
15 |
12 |
27 |
31 |
7 |
16.5 |
22.5 |
29 |
19 |
14 |
4.2 |
M5×0.8 |
M22×1.5 |
20 |
23.5 |
29.5 |
36 |
5 |
37.5 |
43.5 |
50 |
6 |
|

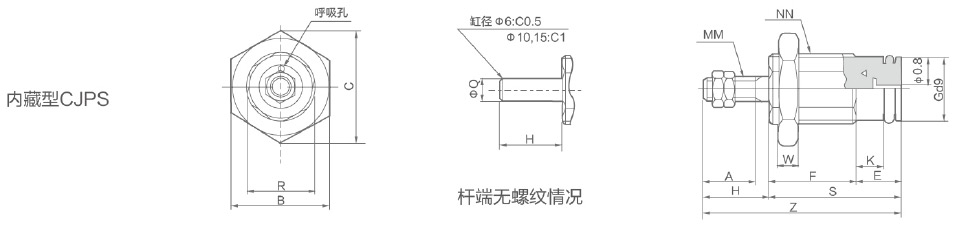

缸徑/符號 |
A |
B |
C |
E |
F |
φG |
H |
K |
MM |
NN |
R |
S |
W |
Z |
Q |
||||||
|
5st |
10st |
15st |
5st |
10st |
15st |
5st |
10st |
15st |
|||||||||||||
|
6 |
7 |
12 |
13.9 |
6 |
12.5 |
19.5 |
26.5 |
8.5 |
9 |
3.5 |
M3×0.5 |
M10×1.0 |
9 |
18.5 |
22.5 |
32.5 |
3 |
27.5 |
34.5 |
41.5 |
3 |
|
10 |
10 |
19 |
22 |
6 |
14.5 |
21 |
28 |
12 |
12 |
3.5 |
M4×0.7 |
M15×1.5 |
13 |
20.5 |
27 |
34 |
4 |
32.5 |
39 |
46 |
5 |
|
15 |
12 |
27 |
31 |
7 |
16.5 |
22.5 |
29 |
19 |
14 |
4.2 |
M5×0.8 |
M22×1.5 |
20 |
23.5 |
29.5 |
36 |
5 |
37.5 |
43.5 |
50 |
6 |
